工控一体机7寸显示器电容触摸屏（YA131607JK）产品规格说明书

如果您对工控一体机有任何疑问或需求，或者对如何集成工控一体机到您的业务感兴趣，可移步控芯捷科技官网。

一、硬件功能介绍

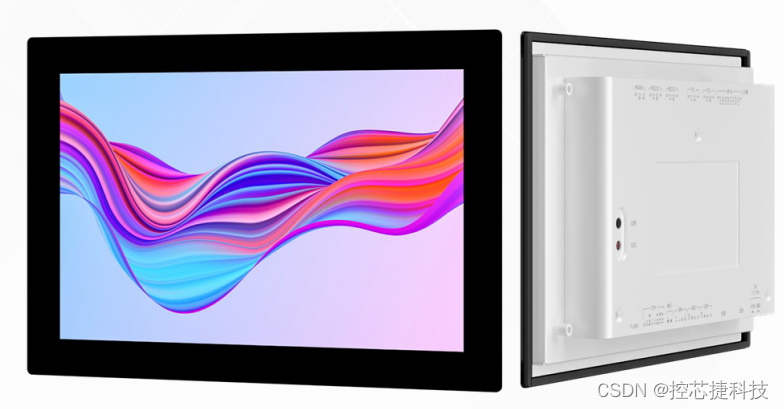

YA131607JK产品介绍：

        YA131607JK 搭载 Android10 主流操作系统，具有系统版本更高、占用内存更低、运行效率更高等特点。搭配 7 寸液晶屏、3 点抗干扰电容触摸， 整机静电 ESD 3 级，脉冲群 EFT 4 级，浪涌 4 级。结构空间占用小，安装简单，可在户内环境下使用。

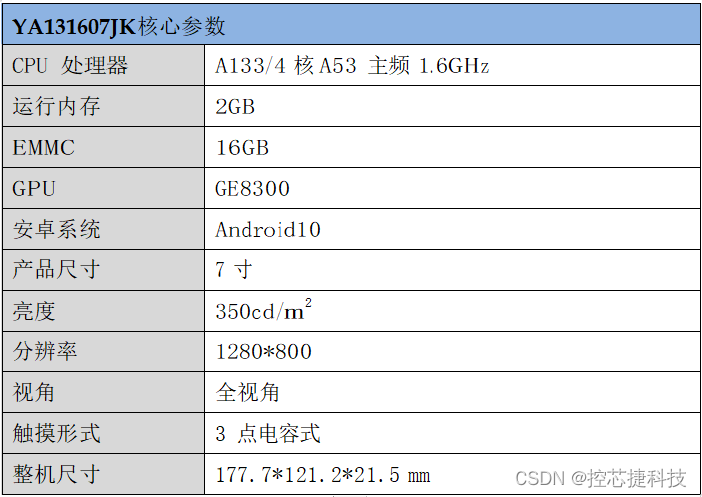

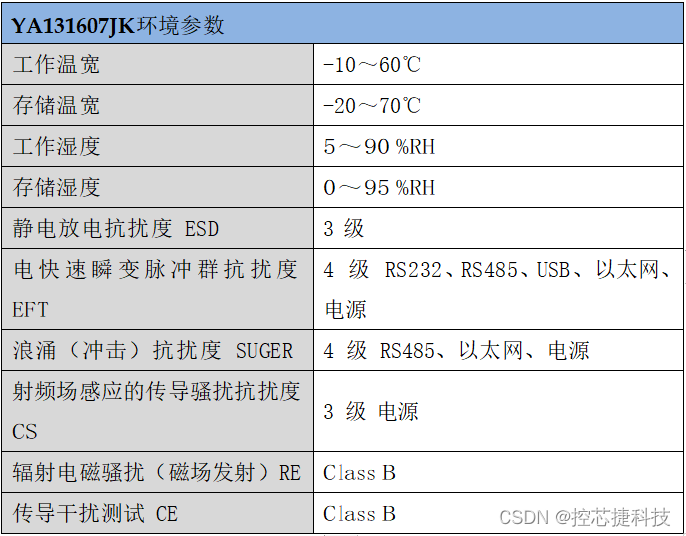

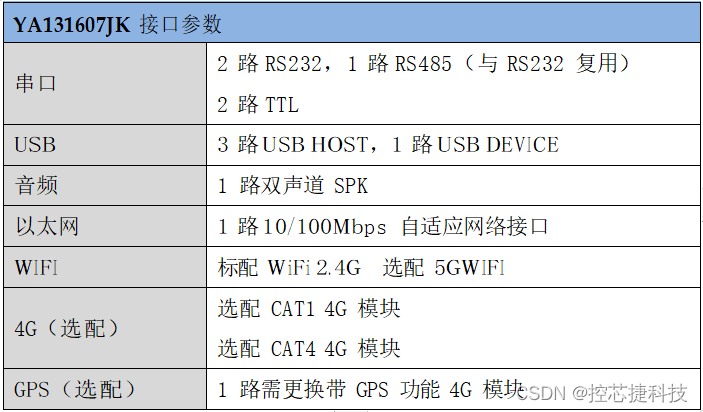

使用环境及注意事项电源DC12V±5%/DC24V±5%供电，典型最大电流为 3.72A，电源要求纹波噪声＜120mV；电源不可过荷，工作电源要求纹波噪声＜120mV；工作环境温度范围 -10℃≤t≤60℃，工作环境湿度小于 90％RH，储存环境温度范围-20℃≤t≤70℃；避免在无遮挡的室外下使用，避免阳光直晒和雨淋；严禁在设备触摸面上加装盖板，以避免触摸功能失效；应用程序应避免大量数据频繁地写入，以防止EMMC存储单元达到寿命极限导致系统无法工作；避免车载及各类震动环境使用，以免接口接触不良；严禁未经许可的私自拆机维修YA131607JK产品参数

列表中所有选配项的价格及交期请咨询销售经理

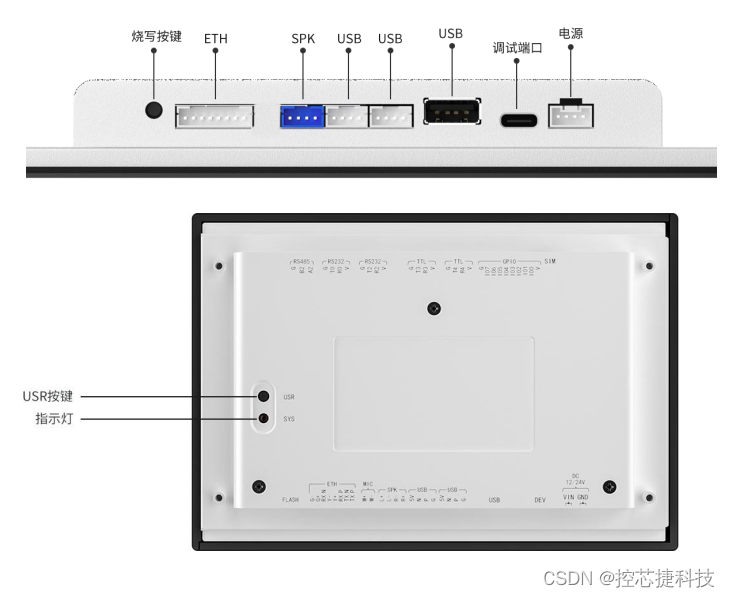

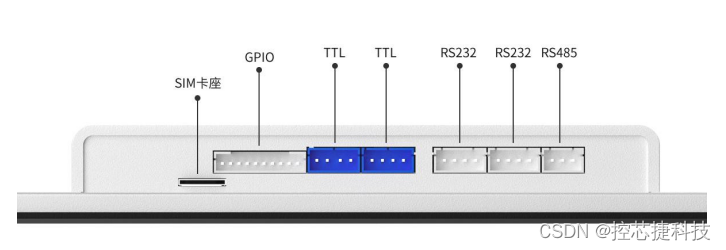

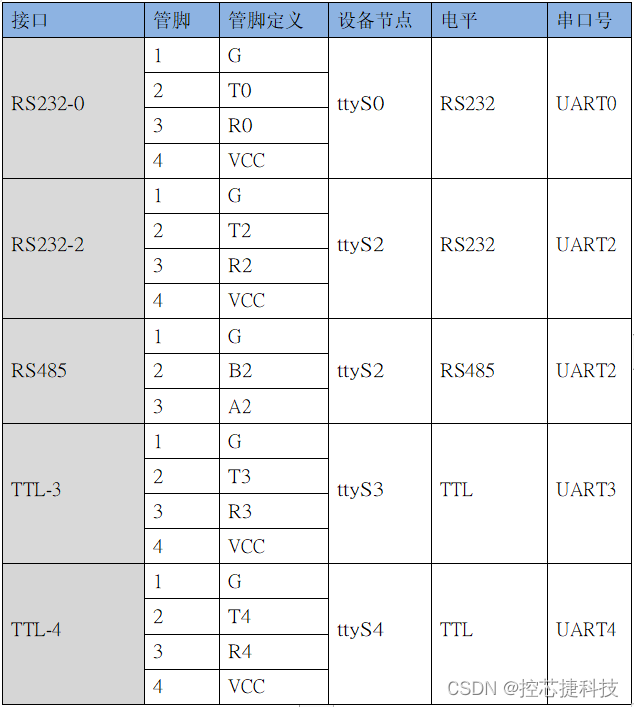

二、硬件接口说明串口RS232 采用 XH2.54-4P 白色接插件，默认 5V 供电RS485 采用 XH2.54-3P 白色接插件，与 RS232 复用TTL 采用 XH2.54-4P 蓝色接插件，默认 3.3V 供电4 路串口总电流不可以超过 500mA

USB 接口已集成3 路USB-HOST，1 路采用单层USB TYPEA座。2 路采用PH2.0-4P 弯针接插USB-HOST 使用 5V 输出供电，总电流不可以超过 1.5A1 路 USB-DEV 接口采用 Type-C 接口，此接口只能用于系统烧写与ADB 调试音频接口

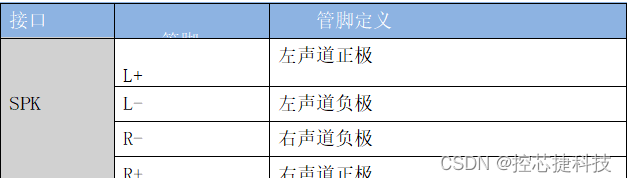

SPK 为扬声器接口，功放电路为双声道 4Ω/3W。采用 PH2.0-4P 蓝色接插件

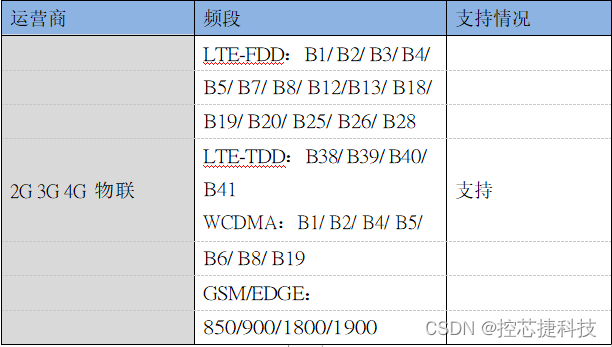

以太网接口通过 RJ45 引出 1 路百兆自适应以太网接口，采用 PH2.0-8P 弯针接插件默认 DHCP 方式分配 IP，如需手动配置 IP 地址，可在高级设置中配置WIFI 模块标配 2.4G WiFi、1 路 BT4.2，WiFi 标准 IEEE802.11 b/g/n选配 2.4G/5G WIFI、1 路 BT5.0，WiFi 标准 IEEE802.11a/ b/g/n/ac4G 模块

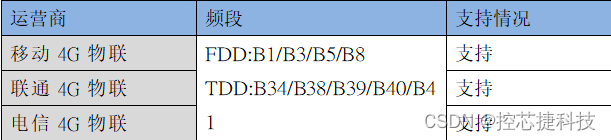

选配 CAT1 4G 模块

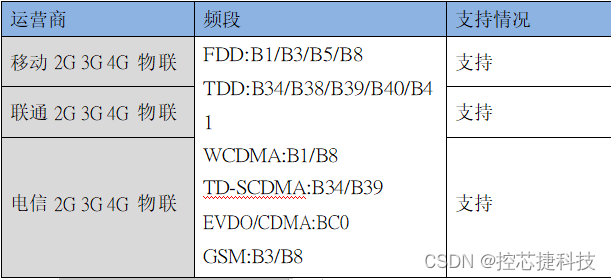

选配 CAT4 4G 模块

选配 CAT4 4GE 全球通模块

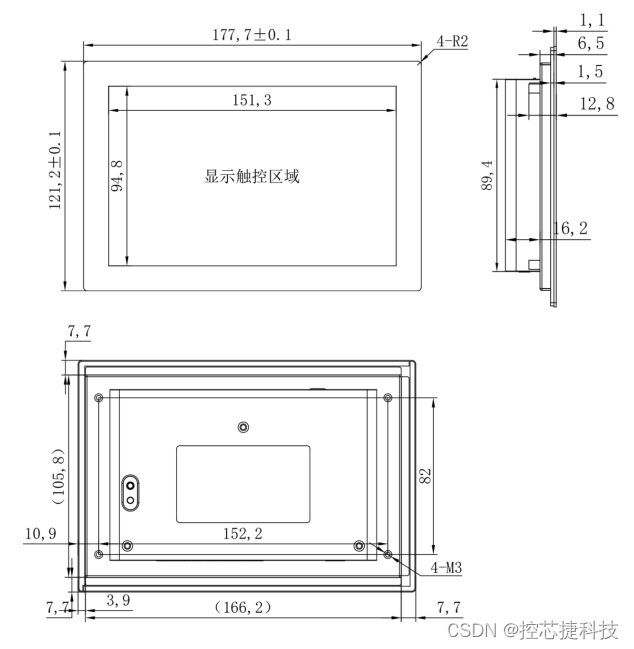

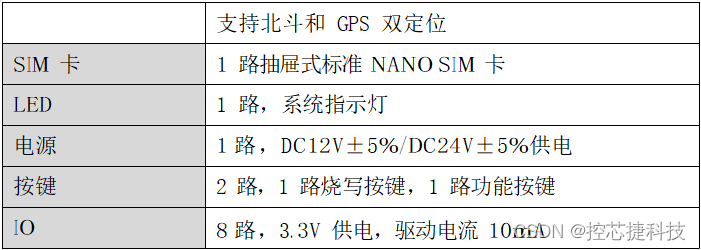

GPS可选配带 GPS 功能的 4G 模块，搭配 GPS 专用有源天线放到户外空旷位置，可支持北斗和 GPS 双定位SIM 卡座SIM 的卡座为抽屉式标准 NANO SIM 卡不支持热插拔，插拔须断电重启LED 接口1 路 SYS 系统指示灯，启动阶段 1 LED 灭，启动阶段 2 心跳灯闪烁。按键1 路 FLASH 烧写按键，按键与外壳齐平。1 路 USER 功能按键，按键与外壳齐平，按键默认设置如下： 单击：返回长按（>2S）发广播：com.mc.android.USER_KEY_LONG_CLICKIO8 路可靠 IO，采用 PH2.0-10P 弯 针接插件采用 3.3V 供电，驱动电流为 10mA电源1 路电源，满足 DC12V±5%/ DC24V±5%供电要求标配电源线：PH2.0-4P 转 DC12V/DC24V三、产品尺寸
