工控一体机7寸显示器电容触摸屏（YA07WK）产品规格说明书

如果您对工控一体机有任何疑问或需求，或者对如何集成工控一体机到您的业务感兴趣，可移步控芯捷科技官网。

一、功能介绍1.1 YA07WK安卓屏介绍

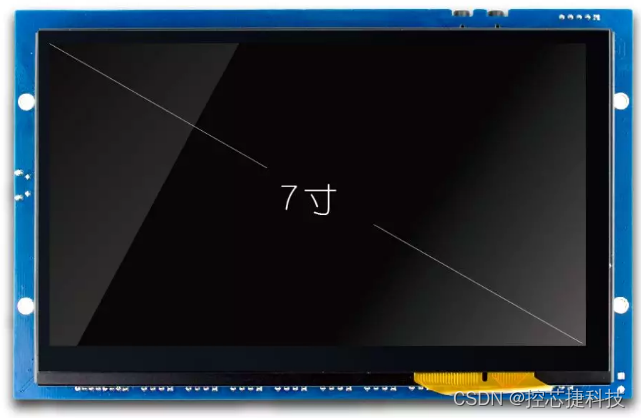

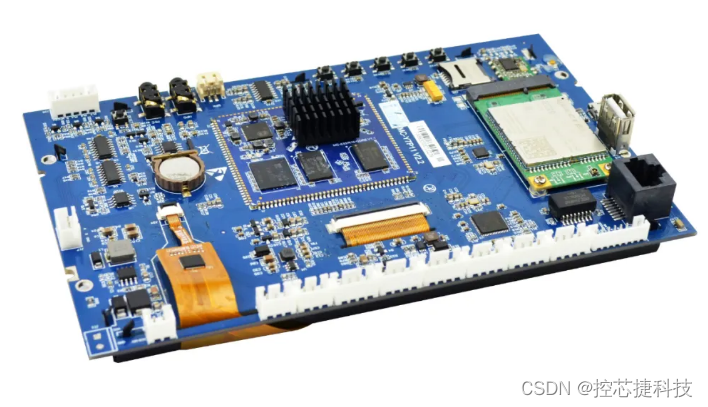

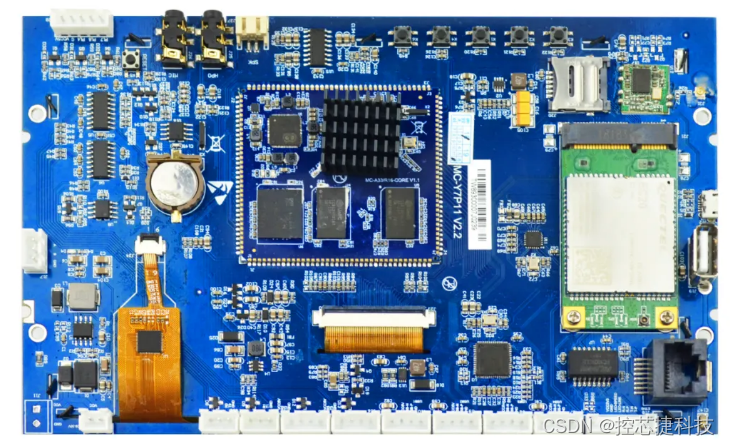

YA07WK安卓屏是我公司推出的一款新型安卓屏，4核Cortex-A7 架构，主频1.2GHz的CPU。采用12V供电，标配7寸IPS电容触摸屏，板载资源集成多种外设接口。

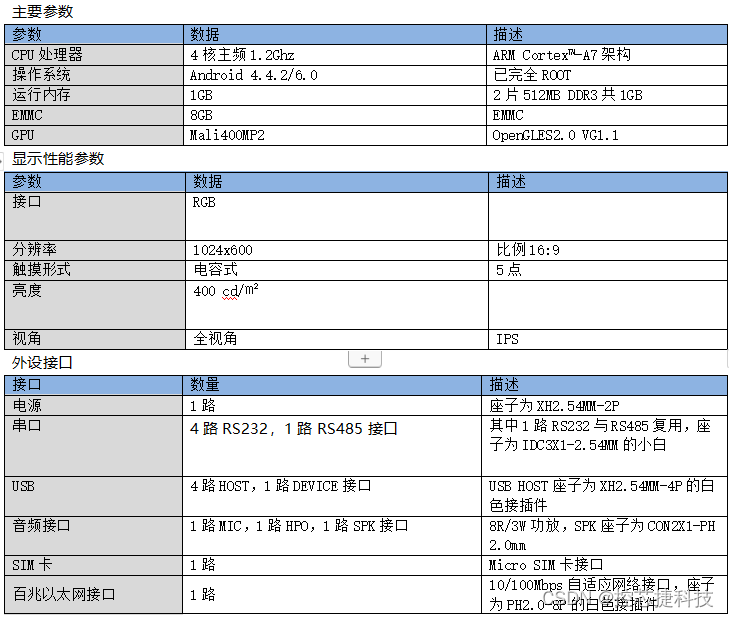

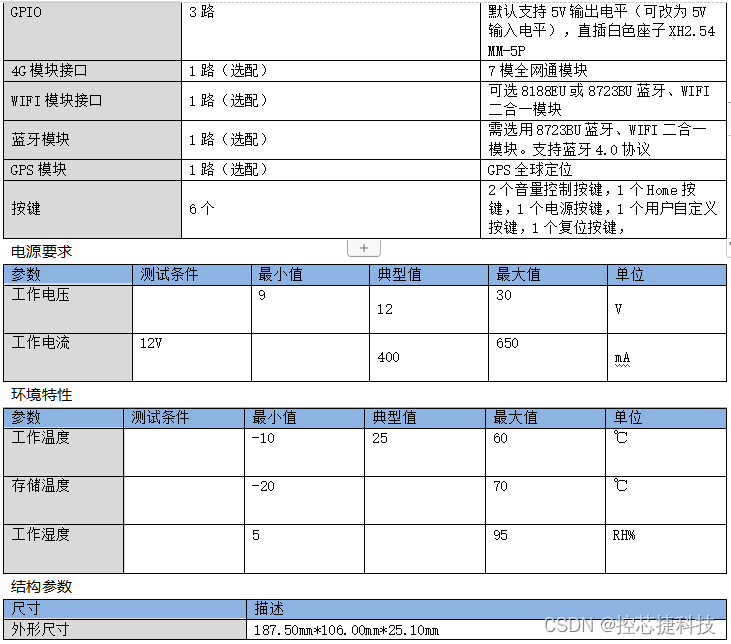

1.2 YA07WK功能特性说明

二、接口说明2.1 串口

        YA07WK本身集成了4路串口。UART0、UART1、UART2、UART3这4路均经过RS232电平转换，其中，其中2路RS232带5V电源。座子为XH2.54MM-4P白色插件，另外2路是XH2.54MM-3P白色插件。均做过防静电处理。

串口均通过接插件的方式引出。

串口定义如下表所示：

2.2 USB-HOST接口

        J7，J8，J9，J10接口为底板集成的为4路USB-HOST。4路USB接口是通过SMSC-USB2517芯片扩展的，USB2517芯片本身标准统一，方便快捷，性价比高等的特点使电路的性能更加稳定，芯片扩展出4路HOST接口输出，它和普通PC的USB接口一样，可以外接、USB键盘鼠标、U盘、USB接口摄像头(支持UVC协议)等常用外设。

2.3 USB-DEVICE接口

        J12接口是USB-DEVICE接口。此接口只能用于系统烧写与ADB调试。

2.4 GPIO接口

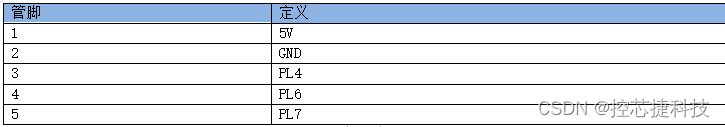

        J28接口是GPIO接口。具体GPIO号定义如下。

2.5 网络接口

        J18为网络接口，RTL8152B芯片通过PHY直接相连。是百兆自适应以太网接口，通过RJ45引出。如果要使用安卓的以太网功能，用户需要将网线插入ETH接口，然后通过设置打开以太网功能。默认的以太网是DHCP方式分配IP，如果要手动配置IP地址，可以在高级设置中配置。

2.6 按键

        电路板上一共由6个按键，分别作用在不同的功能模块，用按键来控制，高电平有效，按键功能如下：

1. 媒体音量按键VOL+键；2. 媒体音量按键VOL-键；3. HOME按键；4. POWER按键；5. USER按键，用户自定义按键；6. RESET按键，复位操作是通过拉低引脚电平核心板CPU复位；2.7 音频接口

        J25、J26为耳机、麦克接口。J27为左声道扬声器。HPO为耳机接口，MIC为麦克风接口，SPK为左声道扬声器接口。SPK接口是一个8R/3W的功放电路。

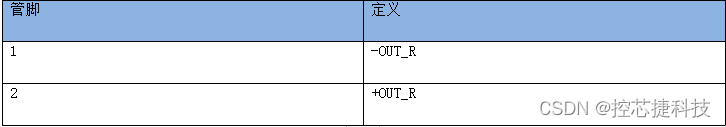

J27的接口定义：注意：靠近J27丝印一侧的引脚是2号脚。

2.8 WIFI与蓝牙模块

        如果用户只希望使用WIFI的功能，可以选用RTL8188EUS作为WIFI模块。如果用户还希望使用蓝牙的功能，可选配蓝牙WIFI二合一的RTL8723BU模块。8723BU可以支持蓝牙4.0协议，在配对后支持和手机等设备互传文件的功能。

2.9 4G模块

        底板支持 MINI-PCIE 接口的 4G 模块。如果需要使用 4G 功能，只需要先将模块插入底板，再将 SIM 卡放到卡槽中即可使用 4G功能。

 底板卡座只支持Micro SIM卡，对于不同的模块，可以使用的卡也有所不同，具体如下表。注：SIM卡斜口对外。

2.10 GPS模块

        YA07WK在配上带GPS功能的移远4G模块后，能够支持快速、准确的定位功能。如果需要此功能，还需要将GPS天线放到户外空旷位置，此时开启安卓的定位功能，就可以获得设备此时的经纬度坐标。

三、产品尺寸
