工控一体机21.5寸显示器电容触摸屏（YR215JK）产品规格说明书

如果您对工控一体机有任何疑问或需求，或者对如何集成工控一体机到您的业务感兴趣，可移步控芯捷科技官网。

一、硬件功能介绍

使用环境及注意事项

电源不可过荷，工作电源要求纹波噪声＜120mV；工作环境温度范围 -10℃≤t≤60℃，工作环境湿度小于 90％RH，储存环境温度范围-20℃≤t≤70℃；避免在无遮挡的室外下使用，避免阳光直晒和雨淋；严禁在设备触摸面上加装盖板，以避免触摸功能失效；

严禁将天线放置在金属壳体内部，以避免出现网络断网或不稳定现象；

应用程序应避免大量数据频繁地写入，以防止 EMMC 存储单元达到寿命极限导致系统无法工作；

避免车载及各类震动环境使用，以免接口接触不良；

严禁未经许可的私自拆机维修；

此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰，在这种情况下可能需要用户对于干扰采取切实可行的措施。

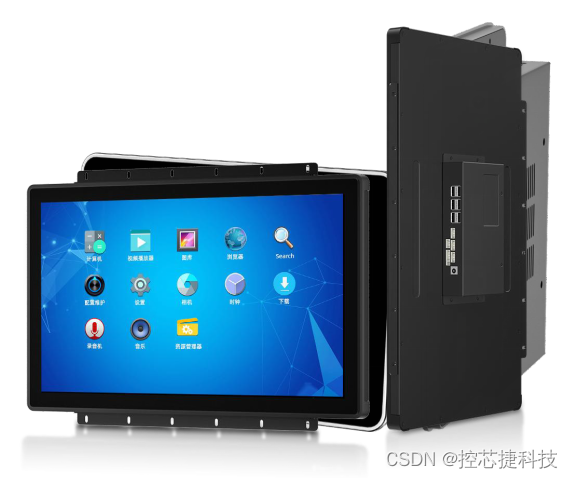

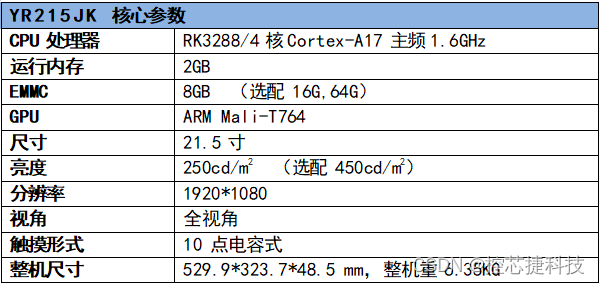

YR215JK产品介绍：

        YR215JK 搭载 Android 5.1(7.1)主流操作系统，配备 21.5 寸全视角液晶显示屏和电容触摸屏组成强大的人机交互系统。产品具有外观轻薄、美观、平整、整体契合度高、安装方便、触摸面防护等级达 IP65 等优势，可满足户内、半户外环境下使用。

列表中所有选配项的价格及交期请咨询销售经理

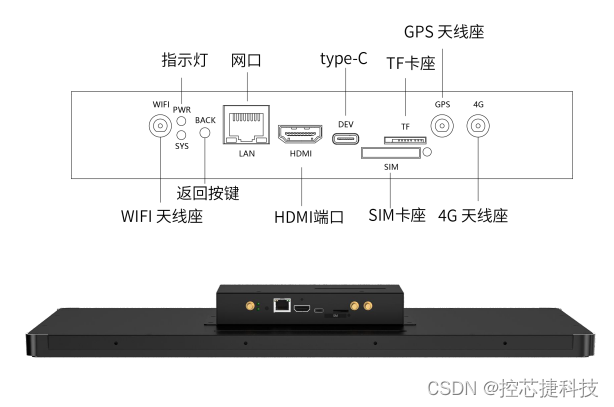

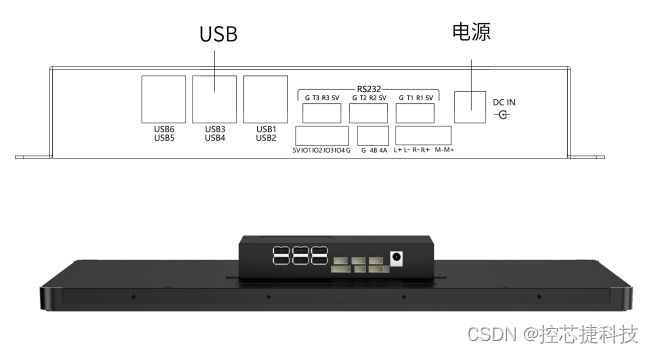

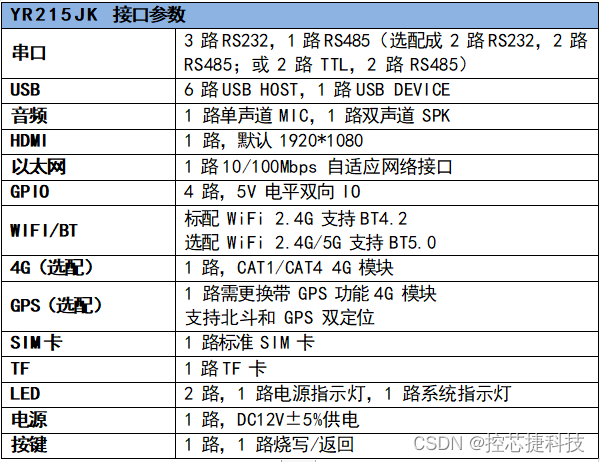

二、硬件接口说明

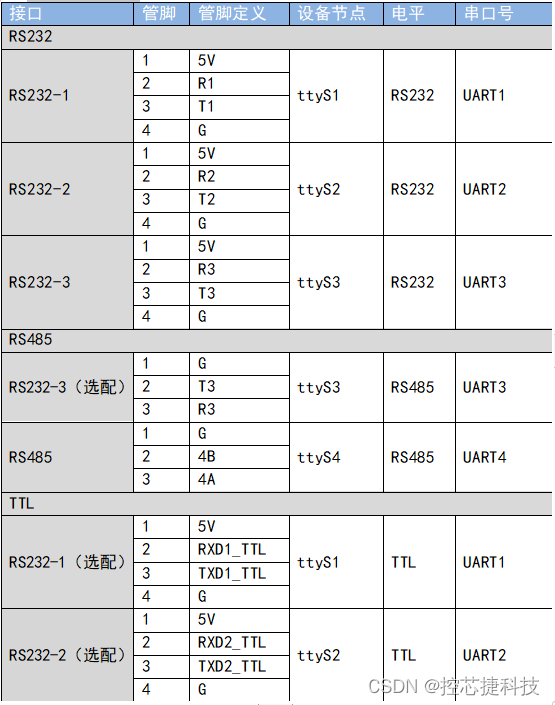

串口

RS232 采用 XH2.54-4P 接插件，默认 5V 供电，可选配 3.3V 供电

RS232-3 标配为 RS232，可选配为 RS485，采用 XH2.54-3P 接插件

RS232-1、RS232-2 标配为 RS232，可选配为 TTL，TTL 采用 XH2.54-4P接插件，默认 5V 供电，可选配 3.3V 供电

注：UART2 串口是调试接口，在启动时会有打印信息出现，开机后可作为普通串口使用

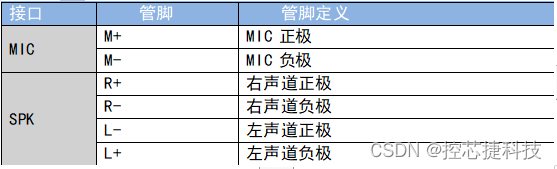

USB接口已集成 6 路 USB-HOST，6 路采用双层 USB TYPEA 座。USB-HOST 使用 5V 输出供电，总电流不可以超过 3A1 路 USB-DEV 接口采用 Type-C 接口,此接口只能用于系统烧写与 ADB调试音频接口MIC 为麦克风接口，单声道 MIC 输入，采用 PH2.0-2P 接插件SPK 为扬声器接口，功放电路为双声道 8Ω/10W，采用 PH2.0-4P 接插件

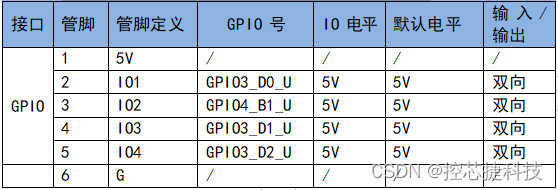

HDMI 接口HDMI 是高清屏接口，默认分辨率是 1920*1080以太网接口通过 RJ45 引出 1 路百兆自适应以太网接口默认 DHCP 方式分配 IP，如需手动配置 IP 地址，可在高级设置中配置GPIO 接口GPIO 采用 XH2.54-6P 接插件，可提供 5V 供电。

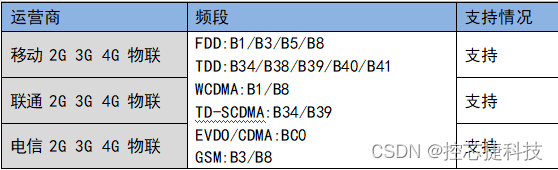

WIFI/BT 模块标配 2.4G WiFi、1 路 BT4.2，WiFi 标准 IEEE802.11 b/g/n选配 2.4G/5G WiFi、1 路 BT5.0，WiFi 标准 IEEE802.11 a/b/g/n/ac4G 模块

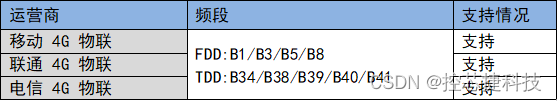

标配 CAT1 4G 模块

选配 CAT4 4G 模块

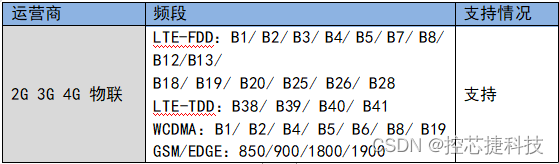

选配 CAT4 4GE 全球通模块

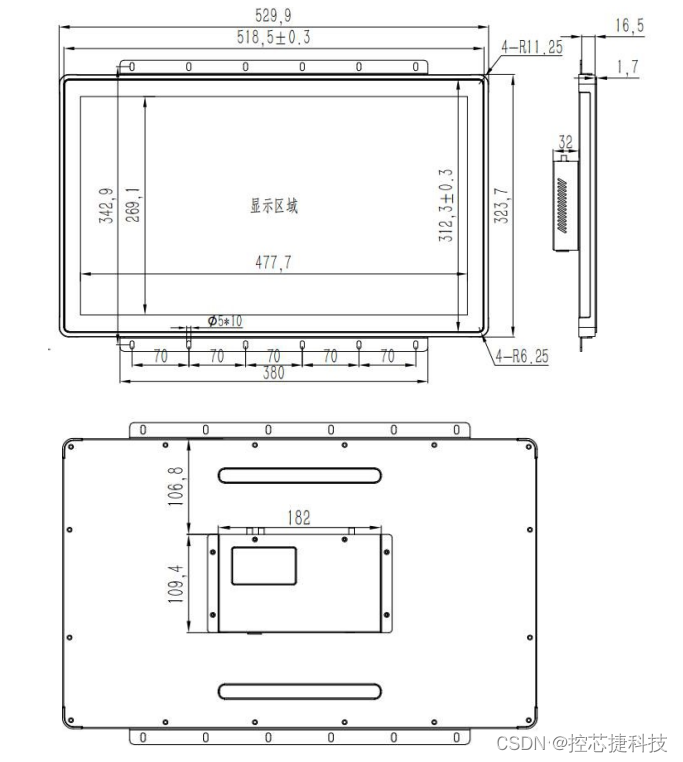

GPS可选配带有 GPS 功能 4G 模块，搭配 GPS 专用有源天线放到户外空旷位置，可实现定位功能可支持北斗和 GPS 双定位SIM 卡座SIM 的卡座为标准抽屉式接口不支持热插拔，插拔须断电重启TF 卡座支持热插拔检测支持 MMC 协议 V4.5 和 SD Memory Card 协议 V3.0LED 接口POWER 是电源指示灯，正常供电时，保持常亮SYS 在系统正常运行时会闪烁，异常时停止闪烁三、产品尺寸
