工控一体机10.1寸显示器电容触摸屏（YRM10JK）产品规格说明书

如果您对工控一体机有任何疑问或需求，或者对如何集成工控一体机到您的业务感兴趣，可移步控芯捷科技官网。

一、硬件功能介绍

使用环境及注意事项

电源不可过荷，工作电源要求纹波噪声＜120mV；

工作环境温度范围 -10℃≤t≤60℃，工作环境湿度小于 90％RH，储存环境温度范围-20℃≤t≤70℃；

避免在无遮挡的室外下使用，避免阳光直晒和雨淋；

严禁在设备触摸面上加装盖板，以避免触摸功能失效；

严禁将天线放置在金属壳体内部，以避免出现网络断网或不稳定现象；

应用程序应避免大量数据频繁地写入，以防止 EMMC 存储单元达到寿命极限导致系统无法工作；

避免车载及各类震动环境使用，以免接口接触不良；

严禁未经许可的私自拆机维修；

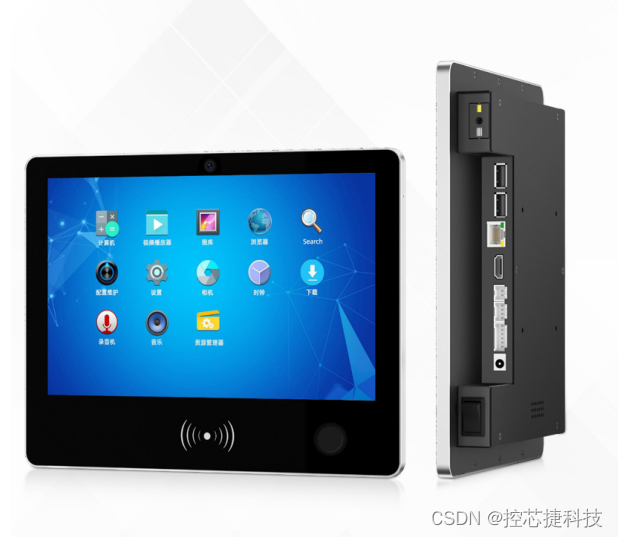

YRM10JK 产品介绍：

        YRM10JK 搭载 Android 7.1 主流操作系统，配备 10.1 寸全视角液晶显示屏和电容触摸屏组成强大的人机交互系统。产品具有外观轻薄、美观、平整、整体契合度高、安装方便、触摸面防护等级达 IP65 等优势，可满足户内、半户外环境下使用。

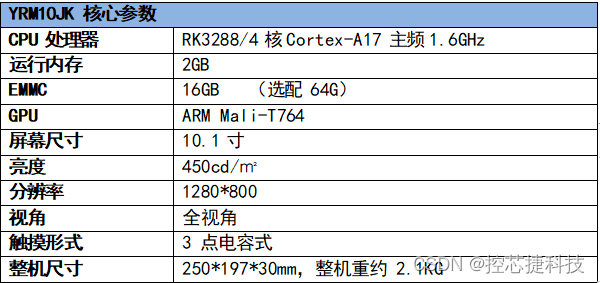

YRM10JK 产品参数：

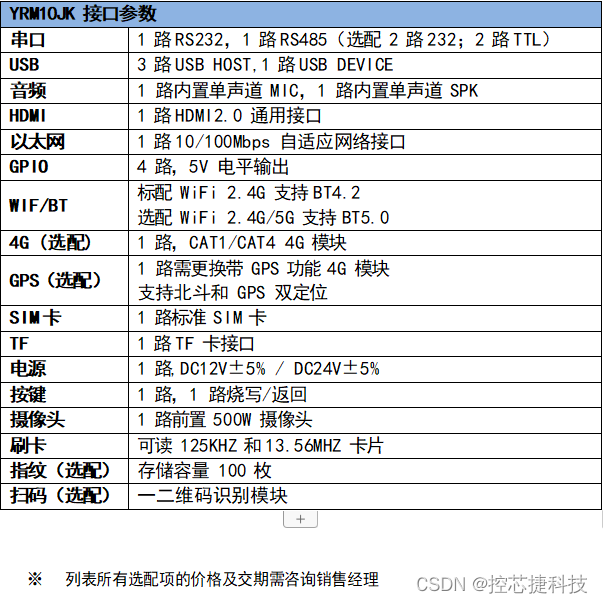

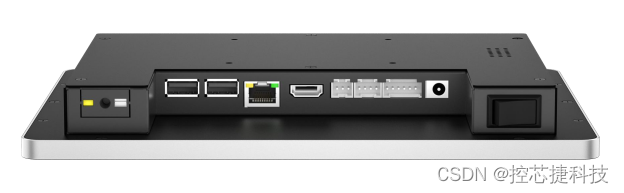

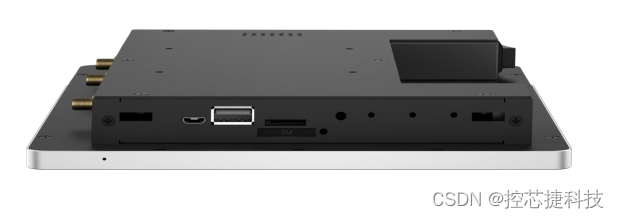

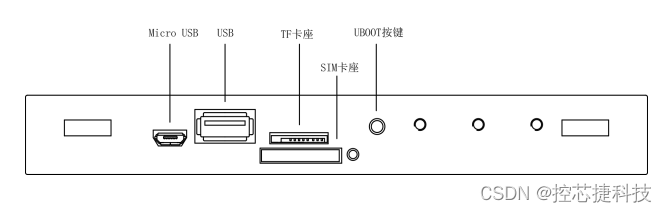

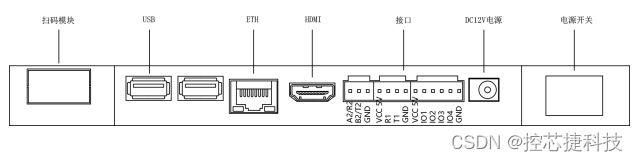

二、硬件接口说明

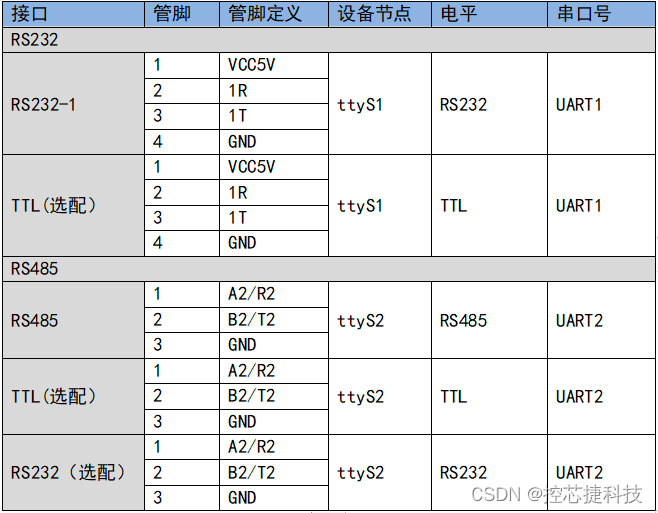

串口

RS232 采用 HX25037-4WAP 接插件，默认 5V 供电，可选配为 TTL；

RS485 采用 HX25037-3WAP 接插件，可选配 TTL 或 RS232;

注：UART2 串口是调试接口，在启动时会有打印信息出现，开机后可作为普通串口使用

USB 接口

已集成 3 路 USB-HOST，3 路采用单层 USB TYPEA 座

USB-HOST 使用 5V 输出供电，总电流不可以超过 1.5A

1 路 USB-DEV 接口采用 Micro-usb 接口，此接口只能用于系统烧写与 ADB 调试

音频接口

MIC 为内置麦克风，单声道 MIC 输入

SPK 为内置扬声器，功放电路为单声道 4Ω/3W

HDMI 接口

HDMI2.0 高清屏接口

以太网接口

通过 RJ45 引出一路百兆自适应以太网接口

默认 DHCP 方式分配 IP，如需手动配置 IP 地址，可在高级设置中配置

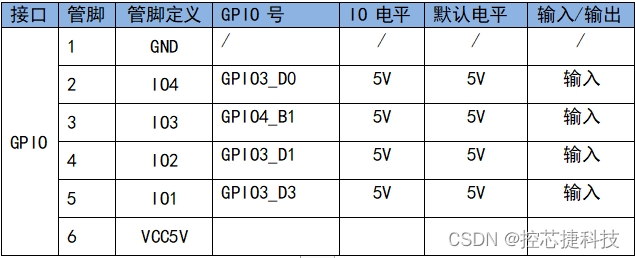

GPIO 接口

GPIO 采用 HX25037-6WAP 接插件，可提供 5V 供电，可选配输出

WIFI/BT 模块

标配 2.4G WiFi、1 路 BT4.2，WiFi 标准 IEEE802.11 b/g/n

选配 2.4G/5G WiFi、1 路 BT5.0，WiFi 标准 IEEE802.11 a/b/g/n/ac

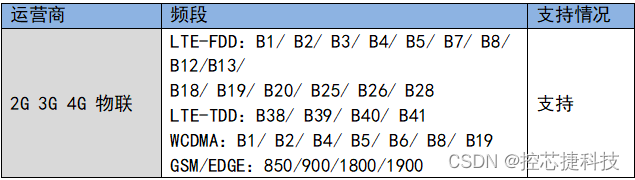

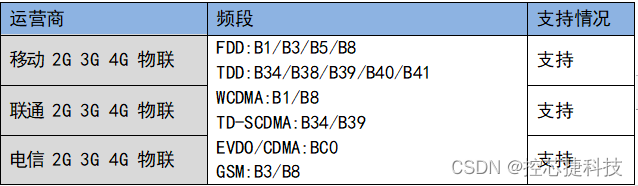

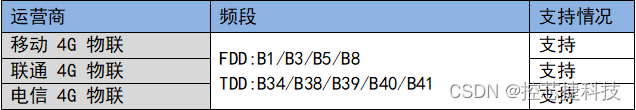

4G 模块 （选配）

选配 CAT1 4G 模块

选配 CAT4 4G 模块

选配 CAT4 4GE 全球通模块

GPS（选配）

可选配带有 GPS 功能 4G 模块，搭配 GPS 专用有源天线放到户外空旷位置，可实现定位功能

可支持北斗和 GPS 双定位

SIM 卡座

SIM 的卡座为标准抽屉式接口

不支持热插拔，插拔须断电重启

TF 卡座

支持热插拔检测

支持 MMC 协议 V4.5 和 SD Memory Card 协议 V3.0

摄像头

标配一路 500W 单目摄像头

有效焦距/EFL:2.84mm

光圈/F.XO：2.0

视场角/FOV：77°

刷卡模组

支持 IC 卡和 ID 卡

支持频率：125KHz 和 13.56MHz

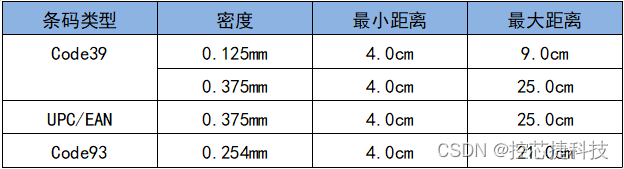

扫码模组（选配）

选配扫描模组，可读取各类一维条码和二维条码

        以上数据实验室环境（ 250lux） 测量得出， 最小距离取决于符号长度和扫描角度，请结合实际应用环境做调整。

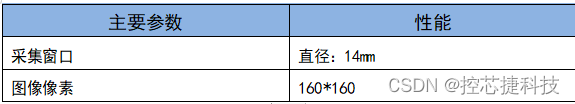

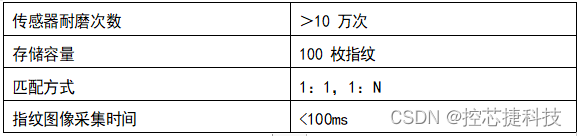

指纹模组（选配）

选配指纹算法芯片为一体的指纹模组

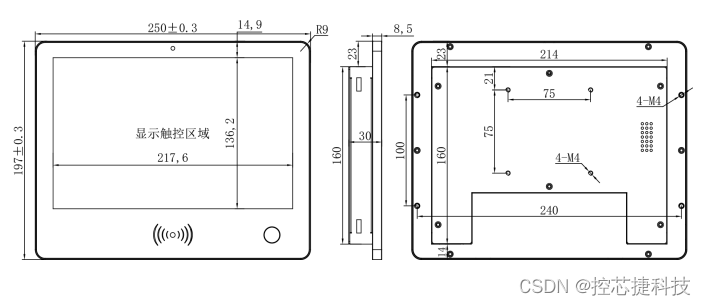

三、产品尺寸
